Control motor servo mediante Arduino

Os presento un montaje para hacer girar un motor a la derecha o a la izquierda girando un potenciómetro a la derecha o a la izquierda.
Pulsa para ver la animación
Los materiales son:
Placa de Arduino.
Servomotor
Potenciómetro.
Placa protoboard
Cables.

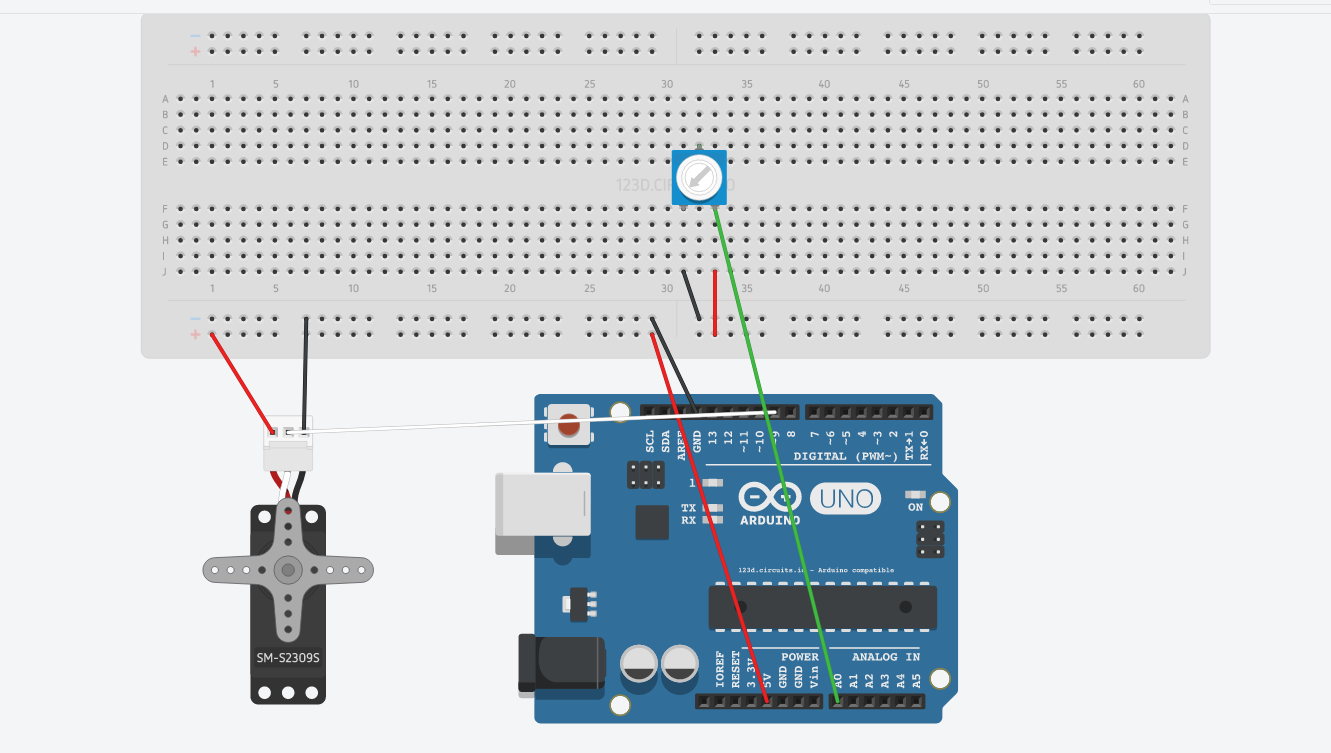

El esquema del montaje es:

#include <Servo.h>
int t=10;
Servo SR04; // servo de rotación continua
int PinLectura=0;
int potentiometro=0;
void setup()
{
SR04.attach(9);// servo connectado al pin 9
pinMode(A0,INPUT);
}


void loop()
{
PinLectura=analogRead(A0);
delay(t);
potentiometro=map(PinLectura,0,1023,0,180);
potentiometro=constrain(potentiometro,0,180);
SR04.write(potentiometro);
delay(50);
}

Semáforo controlado electronicamente

Hoy hemos hecho un semáforo en circuits.io este es el resultado:
Pulsa aquí para ver el semáforo

/*************/
/*  SEMÁFORO */
/*************/

/*** David Lobo Martínez ***/

//** Definiciones **//
int rojo=3;      //definimos el valor del pin para el led rojo
int amarillo=5;  //definimos el valor del pin para el led amarillo
int verde=9;     //definimos el valor del pin para el led verde

//** Programa **//

void setup() { //declaraciones
  pinMode(verde,OUTPUT);   //declaramos el pin verde como salida
  pinMode(amarillo,OUTPUT);//declaramos el pin amarillo como salida
  pinMode(rojo,OUTPUT);    //declaramos el pin rojo como salida
}

void loop() { //bucle a repetir continuamente
 digitalWrite(verde,HIGH); //encendemos el led verde
 delay(3000);             //esperamos 15 segundos
 digitalWrite(verde,LOW);  //apagamos el led verde
 delay(250);              //esperamos 0,250 segundos

 digitalWrite(amarillo,HIGH); //encendemos el led amarillo
 delay(1000);                 //esperamos 3 segundos
 digitalWrite(amarillo,LOW);  //apagamos el led amarillo
delay(250);              //esperamos 0,250 segundos

 digitalWrite(rojo,HIGH); //encendemos el led rojo
 delay(3000);             //esperamos 15 segundos
 digitalWrite(rojo,LOW);  //apagamos el led rojo
 delay(250);              //esperamos 0,250 segundos
}

Práctica excel factura cumpleaños automática con IVA

Excel nos permite calcular facturas automáticamente, mediante fórmulas y luego sumarlas mediante el botón autosuma.

Para el siguiente ejercicio hemos utilizado dos fórmulas (Para insertarlas debemos empezar por “+”)

Precio de una serie de un artículo = Precio unitario * Unidades

IVA = Total sin IVA * 0,21

No olvidéis dejar un buen formato (cuenta muchísimo una buena presentación) e incluir alguna gráfica (son muy fáciles de realizar y dan también una muy buena imagen y una apariencia profesional).

Primer circuito eléctrico con simulador

Os presento un montaje eléctrico realizado con circuits.io, se trata de un circuito en paralelo con un led, un motor y un fotoresistor.
Para ver la animación pulsa aquí

 El montaje es:

El esquema eléctrico es :

Primera foto editada con GIMP

Buenos días,
Hoy hemos editado la primera foto con GIMP.
Montando y escalando 4 fotos.
Aquí está el resultado:

Figura polimórfica

¡Buenos días!

A continuación os presento el diseño 3D de una figura polimórfica, que incluye numerosos elementos: Un cubo, dos conos, un tejado, una forma semiesférica, un taladro circular y otro hexagonal.

Pulsa para ver la poliforma en 3D
